电气工程量计算，尤其是照明回路配线的走向复杂、敷设方式多样、管径规格多变，传统的手工测量与计算不仅效率低下，而且极易出现错算、漏算。鸿鹄CAD凭借【多段线（PL）】与【属性】功能，将照明回路配线工程量计算转化为直观、精准的数字化过程，彻底告别了“比例尺+计算器”的旧时代。

一、基础知识

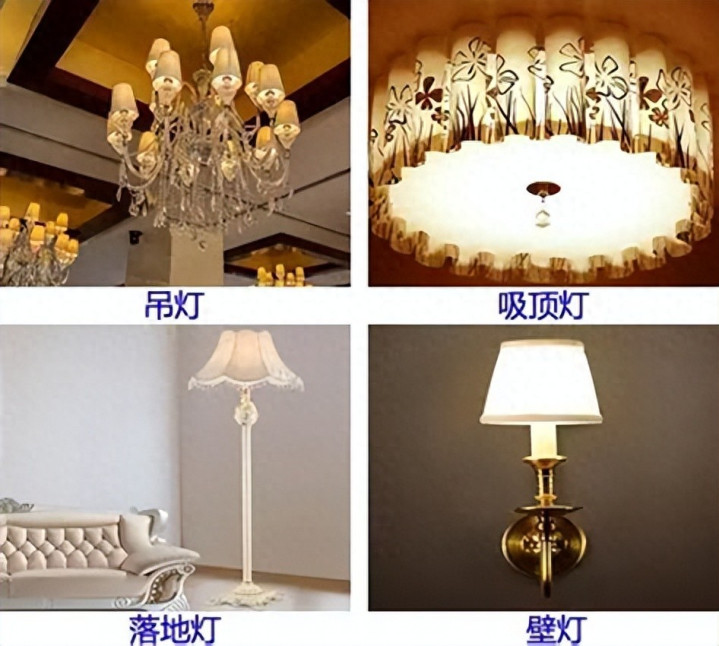

)灯器具安装按《建筑电气与智能化通用规范》GB55024一2022及《建筑电气工程施工质量验收规范》GB50303一2015有关规定,灯器具安装基本要求为:

1.一般规定

(1)灯具及其配件应齐全,不应有机械损伤、变形、涂层剥落和灯罩破裂等缺陷;灯座的绝缘外壳不应破损和漏电;带开关的灯座,开关手柄应无裸露的金属部分。

(2)软线吊灯的软线两端应做保护扣,两端线芯应搪锡;当装升降器时,应采用安全灯头;连接灯具的软线应盘扣、搪锡压线,当采用螺口灯头时,相线应接于螺口灯头中间的端子上。

(3)从接线盒引至灯具的电线截面面积应与灯具要求相匹配且不应小于1mm²。埋地灯具、水下灯具及室外灯具的接线盒,其防护等级应与灯具的防护等级相同,且盒内导线接头应做防水绝缘处理。

(4)照明灯具使用应满足消防安全要求,开关、插座和照明灯具靠近可燃物时,应采取隔热、散热等防火措施。除敞开式灯具外,其他各类容量在100W及以上的灯具,引人线应采用瓷管、矿棉等不燃材料做隔热保护。

(5)高低压配电设备、裸母线及电梯曳引机的正上方不应安装灯具。

(6)露天安装的灯具应有泄水孔,且泄水孔应设置在灯具腔体的底部。灯具及其附件、紧固件、底座和与其相连的导管、接线盒等应有防腐蚀和防水措施。

(7)灯具固定应牢固可靠,在砌体和混凝土结构上严禁使用木楔、尼龙塞和塑料塞固定。

(8)I类灯具的外露可导电部分必须与保护接地导体可靠连接,连接处应设置接地标识。

(9)当正常照明灯具安装高度在2.5m及以下,且灯具采用交流低压供电时,应设置剩余电流动作保护电器作为附加防护。疏散照明和疏散指示标志灯安装高度在2.5m及以下时,应采用安全特低电压供电。

(10)安装在人员密集场所的吊装灯具玻璃罩,应采取防止玻璃破碎向下溅落的措施。

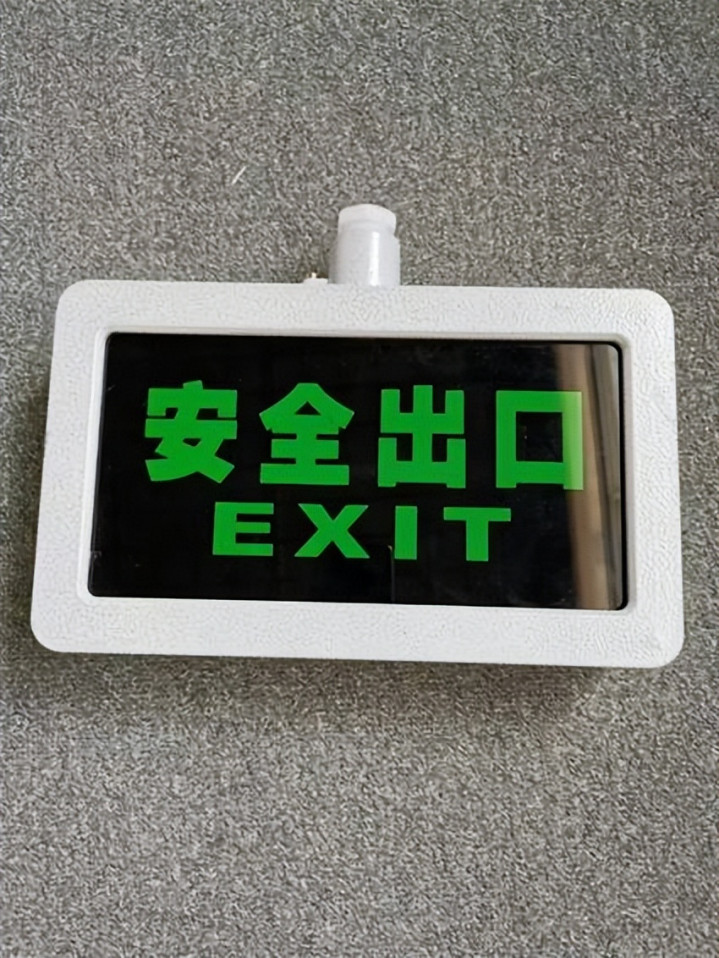

(11)标志灯安装在疏散走道或通道的地面上时,标志灯管线的连接处应密封;标志灯表面应与地面平顺,且不应高于地面3mm。

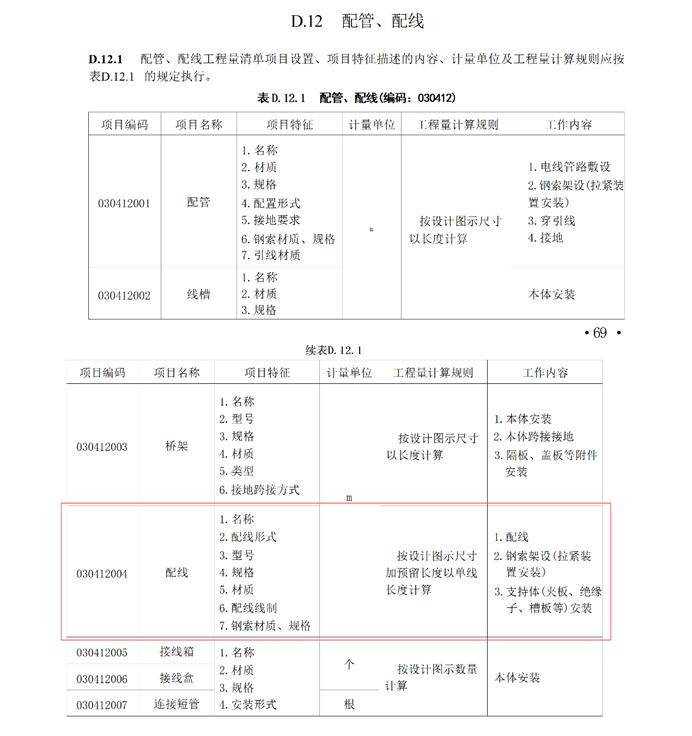

二、清单计量规则

三、案例分析

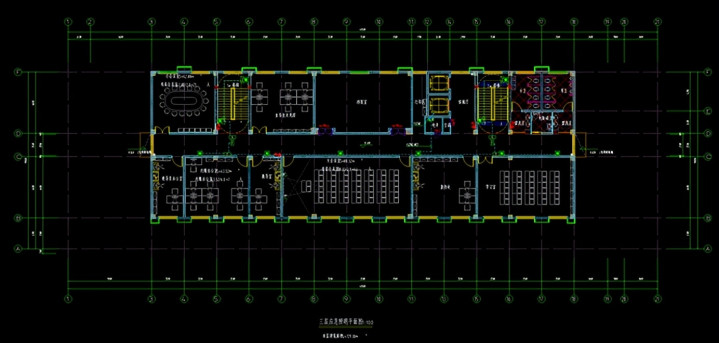

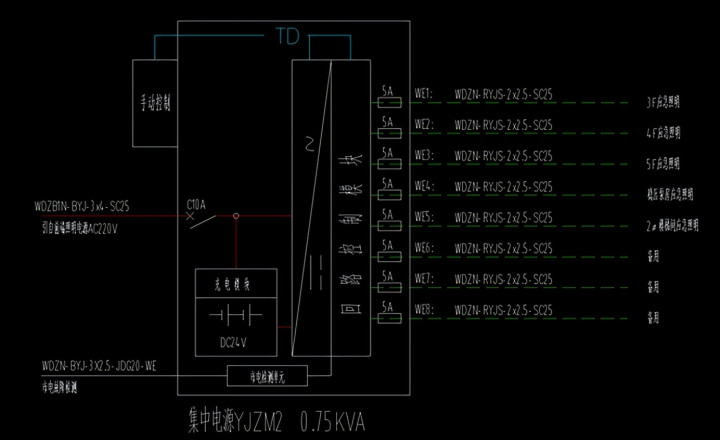

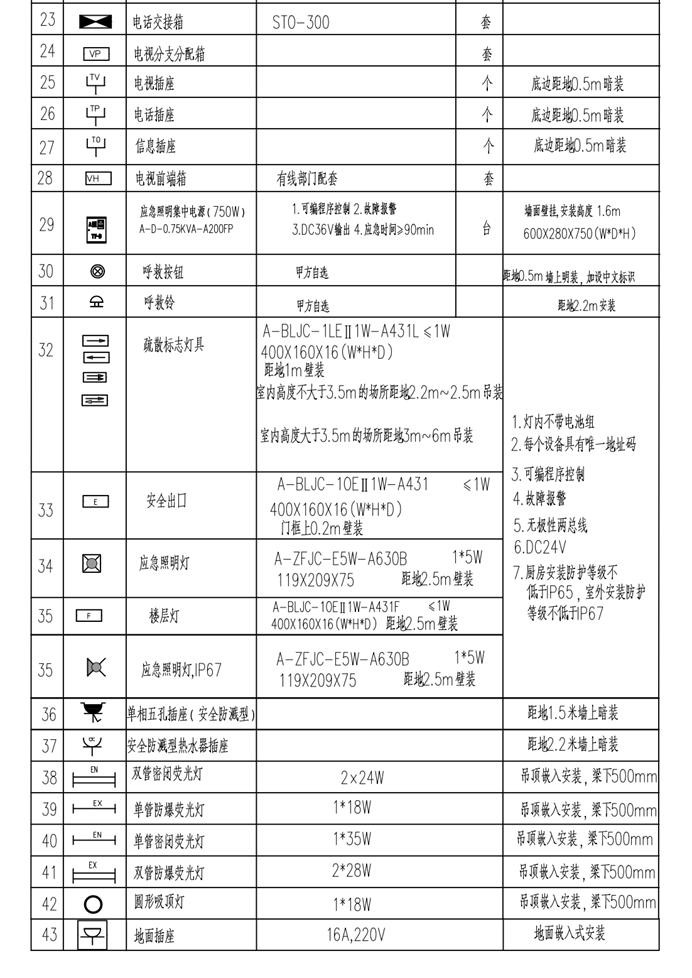

1.观察三层应急照明平面图、集中电源YJZM2和设备材料表，配线为WDZN-RYJS-2x2.5-CC。

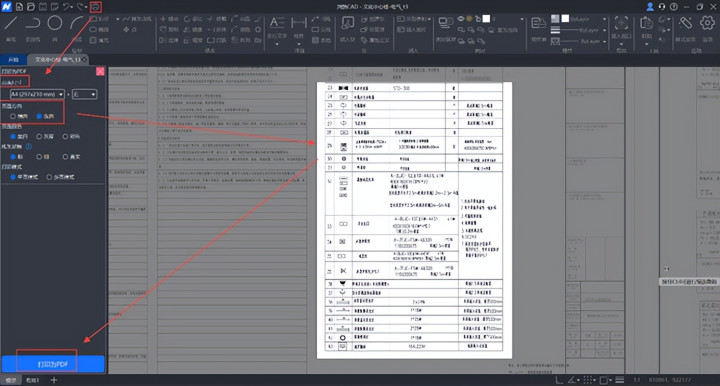

2. 为便于计算竖向配线，可借助的【打印为PDF】功能，将材料表导出为PDF文件。在导出过程中，需特别注意设置页面尺寸及内容颜色，以确保PDF文件的清晰度，具体效果图请参见上图。

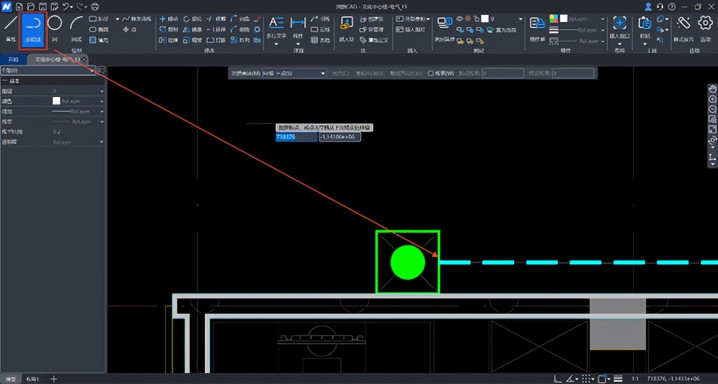

3. 输入快速启动命令“多段线”或点击【绘制】中的【多段线】命令，并启用F8【正交】功能，以提升绘制的便利性与精准性。绘制完成后，按“Esc”快捷键退出命令，空格键可重复上一个命令。

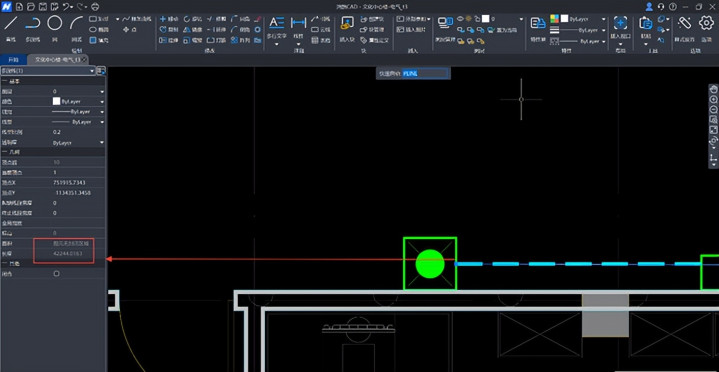

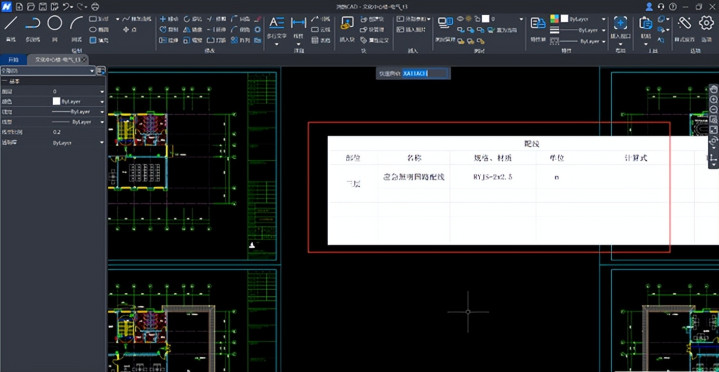

绘制完成后，点选需查看工程量的给水管，选中后管道呈蓝色，在【属性】中查看其长度，并将计算表复制到鸿鹄CAD中以便统计。水平照明回路配线工程量为57.354米。

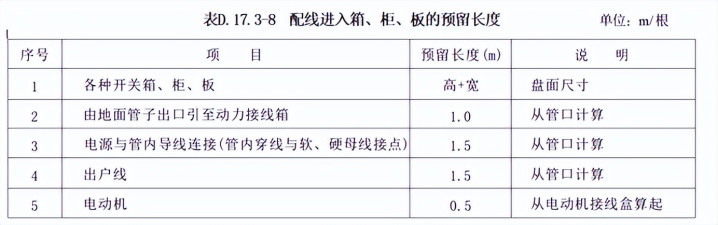

4. 计算照明回路竖向配线：3（楼层高度）-1.5（配电箱离地高度）-0.22（配电箱高度）+【0.447+0.22】（配线进入各种开关箱、柜、板预留长度）+（3（楼层高度）-2.5（急照明灯离地高度））*10+（3（楼层高度）-2.5（楼层灯离地高度））*4+（3（楼层高度）-（2+0.2）（安全出口离门高度+门高度））*2+（3（楼层高度）-1（疏散标志灯具离地高度））*2+（1.5（楼层高度）-1（疏散标志灯具离地高度））*2=15.547米。

总照明回路配线长度=水平配线+竖向配线=57.354+15.547=72.901米。
